HE电池机房UPS蓄电池监控系统解决方案

发布时间：2024-10-31 11:22:08

 HE蓄电池作为不间断供电系统的重要组成设备，在配电机房中起着储备电能，保证用电系统正常运转的关键作用。HE蓄电池在实际使用中，普遍存在维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。

为避免故障HE蓄电池对整个电源系统的影响，HE蓄电池专门针对配电机房项目，计算出一款的专门用于配电机房UPS蓄电池监控系统，系统能够实时监测HE蓄电池的运行状态，定时采集每个蓄电池的内阻变化趋势，随时掌握配电机房UPS蓄电池的运行状况，及时发现并维护落后电池。

客户需求

1、针对配电机房项目，2组64节12V蓄电池，在线监测蓄电池的电压、温度、内阻、蓄电池组充放电电流。

2、实时监控HE蓄电池组的健康状态和剩余容量。

3、实时监控HE蓄电池组的健康状态和剩余容量。

4、测量数据要求接入到用户现有的系统中，实现蓄电池全面监控。

组网方案

1、单体蓄电池参数传感器

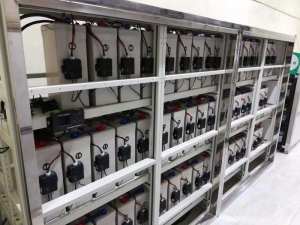

每块蓄电池单独配一个HE蓄电池参数传感器，以双面胶、粘扣与扎带固定于HE蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

2、电流监测单元

每串蓄电池配备一个电流监测模块，可以采集单串蓄电池组的充放电电流。

3、sbus转485模块

每串蓄电池都有一个sbus转485模块，用于将每一串HE蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。
